Автоматическая установка FlowCollector на Astra Linux 1.8
В зависимости от выбранного варианта интеграции требования к аппаратной платформе, процессу установки и уровню производительности могут различаться. Рекомендуется следовать инструкции на всех этапах установки. В случае возникновения вопросов обращайтесь к поставщику программного обеспечения.
1. Аппаратные и программные требования
- Операционная система: Astra Linux 1.8 Использование других версий или дистрибутивов не гарантирует корректную работу ПО.
- Процессор: Intel Xeon, AMD EPYC, не менее 10 физических ядер.
- Оперативная память: не менее 8 ГБ
- Дисковое пространство: не менее 100 ГБ
- Сетевые интерфейсы:
- Для режима зеркалирования (DPDK): минимум 2 физических интерфейса:
- Управляющий интерфейс
- Интерфейс для обработки трафика (должен поддерживаться DPDK).
Интерфейс резервируется полностью для FlowCollector, его использование для других целей невозможно.
- Для режима NetFlow: минимум 1 сетевой интерфейс.
- Для режима зеркалирования (DPDK): минимум 2 физических интерфейса:
- Рекомендуемые сетевые адаптеры: Mellanox (mlx5 или mlx6), Intel X520-DA2
- Права пользователя: Требуется пользователь с правами sudo для запуска установочных скриптов.
1.1. Выбор и подготовка режима интеграции
Режим зеркалирования (Port Mirror, DPDK)
- Рекомендуется для производительных конфигураций и скоростей обработки выше 30 Gbps.
- Требует выделения отдельного физического интерфейса для обработки трафика (режим DPDK).
- На сетевом оборудовании необходимо настроить зеркалирование трафика (port-mirror) с использованием GRE-туннеля и необходимого коэффициента (например, 1:1000).
- После настройки зеркалирования интерфейс будет полностью использоваться FlowCollector.
Пример настройки зеркалирования трафика
# Port mirroring
port-mirroring
mirror-once;
input {
rate 1000;
run-length 0;
}
instance {
flowcollector {
input {
rate 250;
run-length 0;
}
family inet {
output {
interface gr-0/0/0.15 {
next-hop 172.20.5.2;
}
}
}
gr-0/0/0.15
description --Tunnel-to-flowcollector;
tunnel {
source IP;
destination IP;
}
family inet {
address 172.20.5.1/30;
}
firewall filter flowcollector-input
term default {
then {
port-mirror-instance flowcollector;
accept;
}
}
ae0.2020
description UPSTREAM;
vlan-id 2020;
family inet {
filter {
input flowcollector-input;
}
sampling {
input;
}
address 10.12.0.2/30;
}
Режим потоковых данных
Используется для семплирования трафика. Поддерживает несколько потоковых протоколов:
- NetFlow v10 (IPFIX)
- NetFlow v9
- sFlow
- IMON
Для работы потока настройте семплирование пакетов и направьте их на выделенный сетевой интерфейс FlowCollector.
1.2. Подготовка сетевого оборудования
Для режима DPDK:
- Настройте зеркалирование пакетов на уровне сетевого оборудования в сторону выделенного интерфейса.
- Проверьте, что драйвер выбранного сетевого адаптера поддерживается DPDK.
Для режима потоковых данных:
- Настройте отправку семплированных пакетов на соответствующий сетевой интерфейс.
1.3. Подготовка аппаратной платформы
- Установите рекомендованную для запуска ОС: Astra Linux 1.8
*В случае использования других ОС - успешный запуск ПО не гарантирован - Используйте рекомендованные CPU: Intel Xeon, AMD EPYC, не менее 10 физических ядер. *В случае использования CPU сторонних производителей - успешный запуск ПО не гарантирован
- Используйте рекомендованные сетевые карты: Mellanox (mlx5 или mlx6) или Intel (X520-DA2)
2. Установка FlowCollector с помощью скрипта
2.1 Выполнение скрипта установки
Скрипт выполняет подключение репозитория Servicepipe, установку FlowCollector и первоначальное конфигурирование системы.

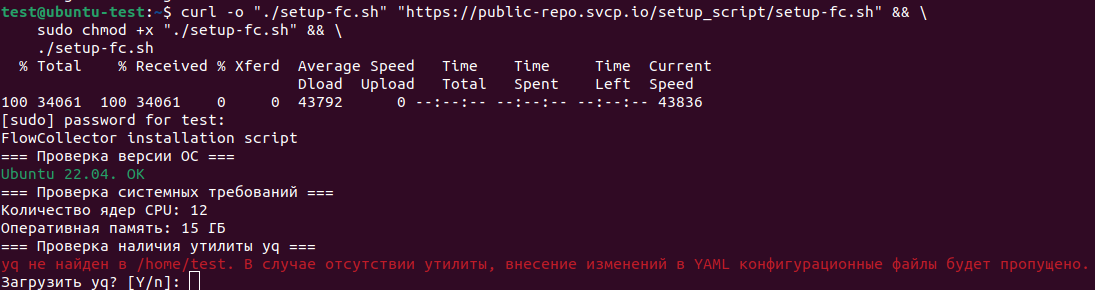

Для запуска необходимо выполнить команду:
curl -o "./setup-fc.sh" "https://public-repo.svcp.io/setup_script/setup-fc.sh" && \
sudo chmod +x "./setup-fc.sh" && \
./setup-fc.sh

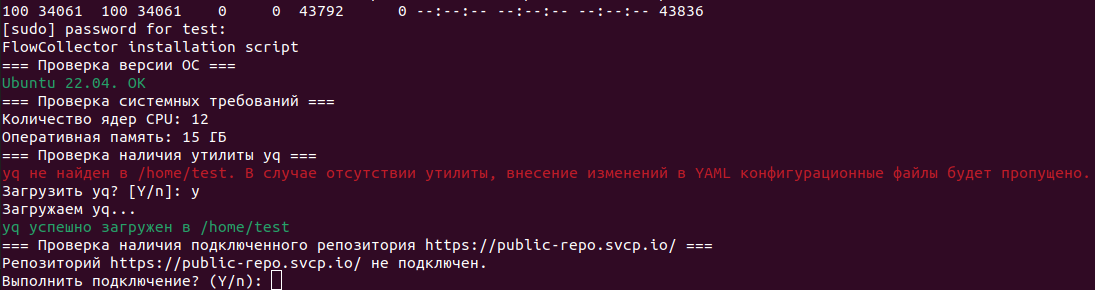

Перед началом установки выполняется автоматическая проверка системных требований. При обнаружении несоответствия минимально необходимым параметрам отобразится предупреждение:
2.2 Подключение репозитория
После запуска скрипта выполняется проверка наличия репозитория Servicepipe:
Для подключения требуется ввести логин и пароль к репозиторию. Учетные данные предоставляются индивидуально для каждого заказчика. Получить их возможно запросив у вендора (Servicepipe или партнёра).
2.3 Выбор конфигурации для установки

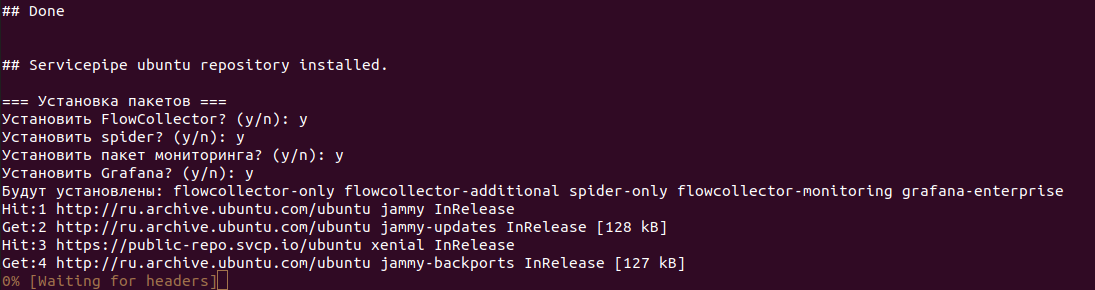

После подключения репозитория скрипт предложит выбрать конфигурацию FlowCollector.
Установка включает четыре компонента:
- FlowCollector — основной пакет FlowCollector.
- Spider — веб-интерфейс.
- Пакет мониторинга — компоненты для сбора и отображения данных мониторинга.
- Grafana — система визуализации данных мониторинга.
Укажите необходимый вариант и подтвердите установку.
Внимание:
В процессе установки, в зависимости от выбранной конфигурации, может потребоваться указать учетные данные (логины и пароли) для доступа к базам данных и брокерам сообщений. Эти данные необходимо сохранить, так как они используются при последующем конфигурировании системы.
2.4 Первичная настройка системы
В зависимости от выбранной конфигурации после установки пакетов выполняется первоначальная настройка компонентов.

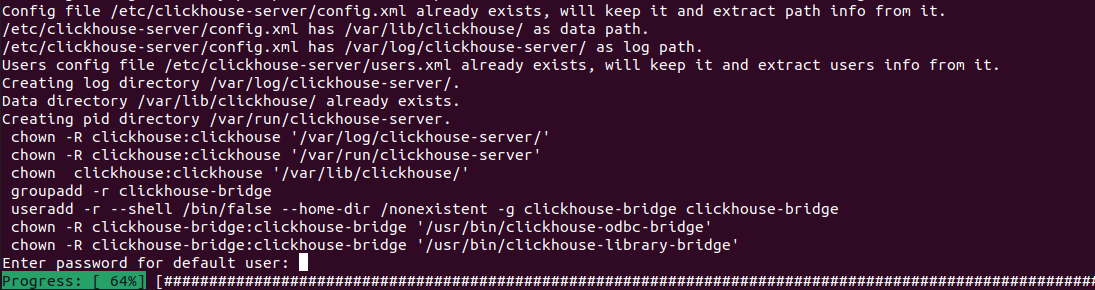

Сначала выполняется установка ClickHouse. Задайте пароль для пользователя default.

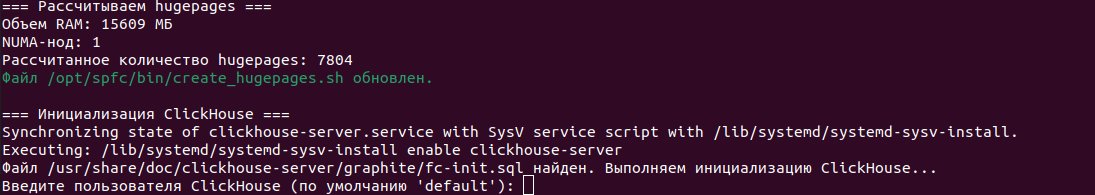

После установки, скрипт рассчитывает количество HugePages, выполняет инициализацию ClickHouse и предлагает указать имя пользователя и пароль.
Укажите имя создаваемой базы данных MongoDB, имя пользователя и пароль.

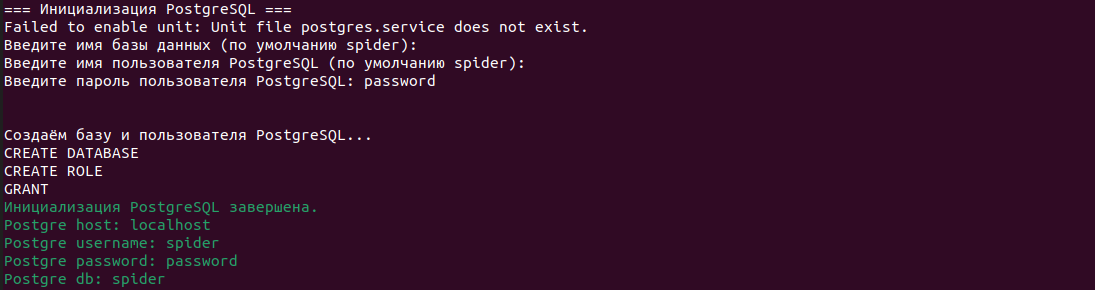

Укажите имя базы данных PostgreSQL, имя пользователя и пароль.

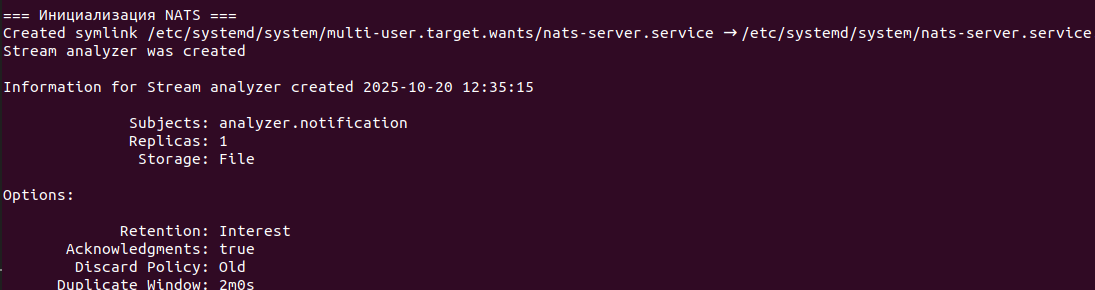

Далее выполняется инициализация NATS.

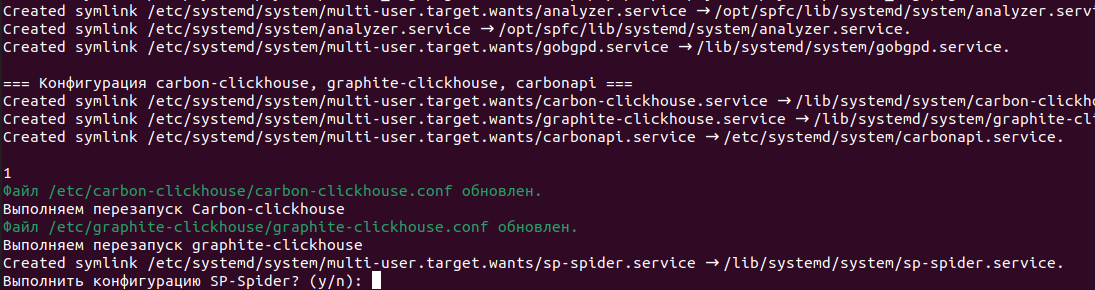

После создания и включения необходимых системных сервисов выполняется переход к первоначальной настройке SP-Spider.
При настройке SP-Spider используются ранее заданные параметры подключения к PostgreSQL. Затем предлагается создать системного пользователя для веб-интерфейса.

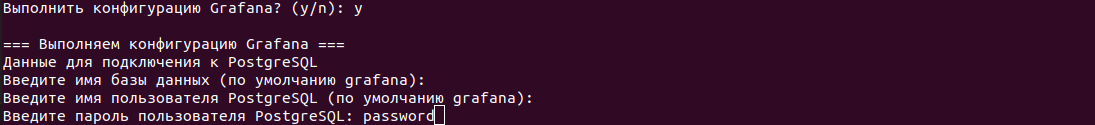

На завершающем этапе выполняется настройка Grafana. Укажите имя базы данных PostgreSQL, имя пользователя и пароль.
3. Первый вход в систему
Для входа в Веб-интерфейс FlowCollector следует ввести в адресной строке браузера IP-адрес сервера и порт по шаблону: ip:3333.

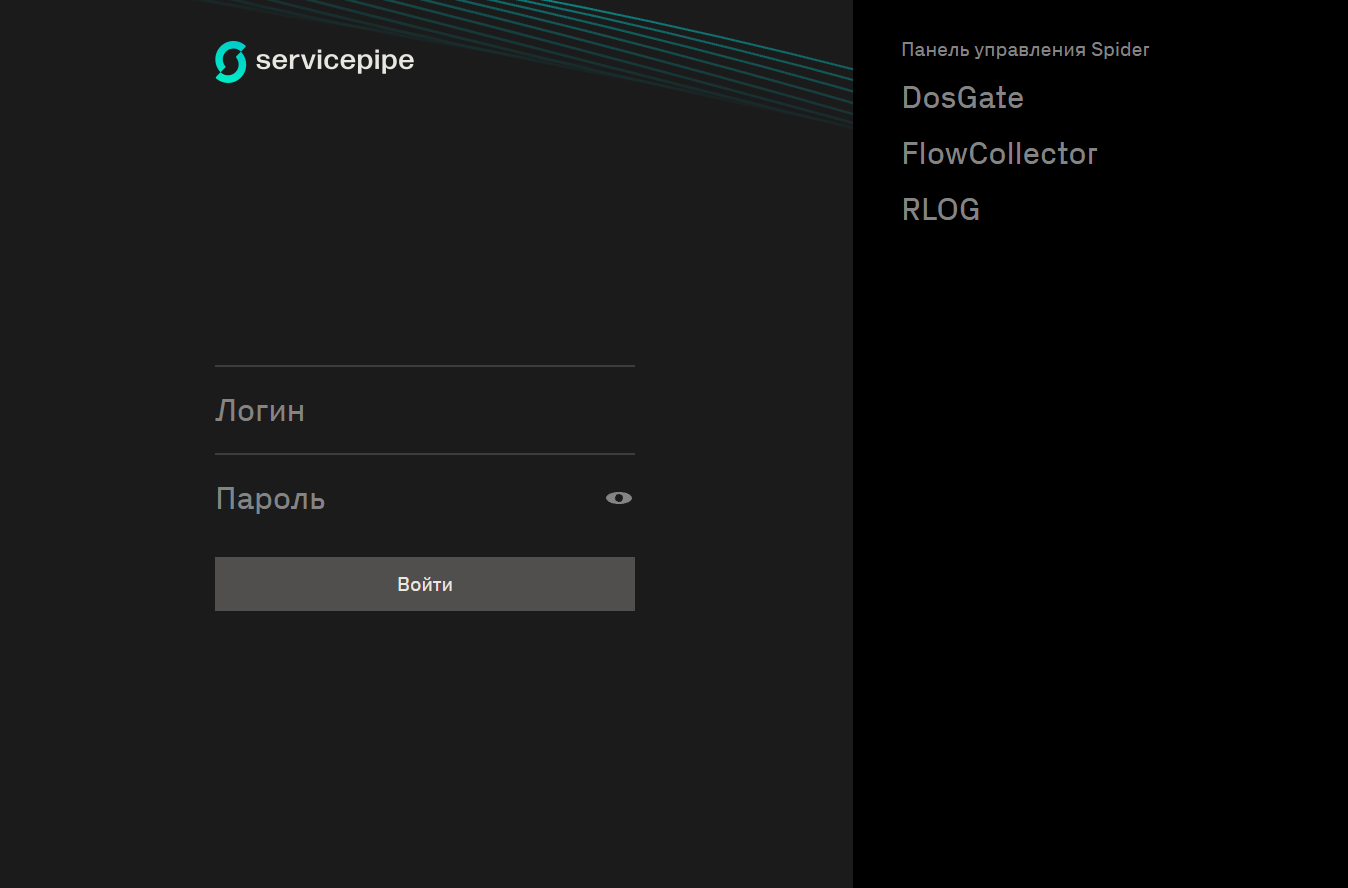

Появится окно авторизации (см. рисунок ниже). В окне авторизации следует указать следующие логин и пароль по умолчанию: superadmin/superadmin

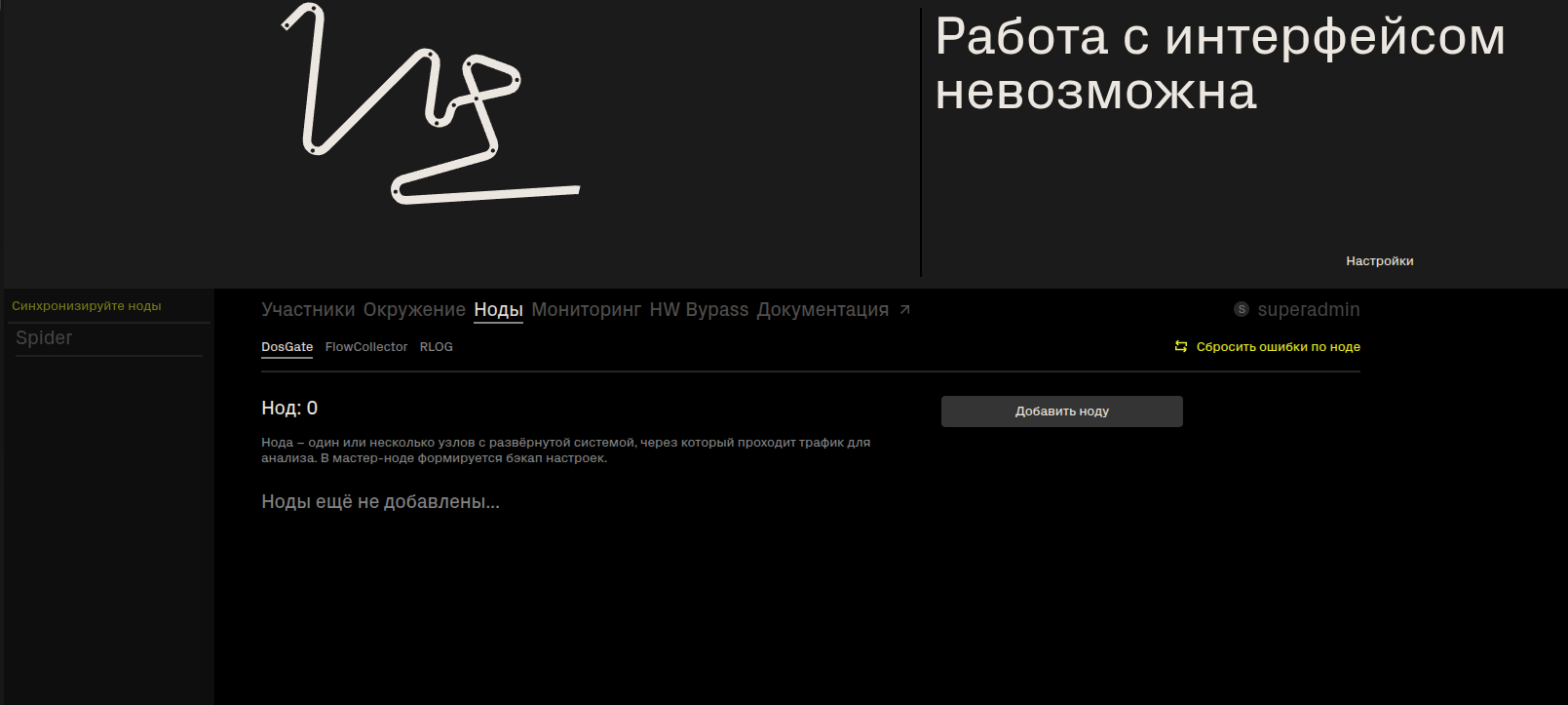

После авторизации появится уведомление Работа с интерфейсом невозможна. Это связано с тем, что в данный момент нет настроенной ноды.
Нажать кнопнку Настройки. Откроется окно настроек.

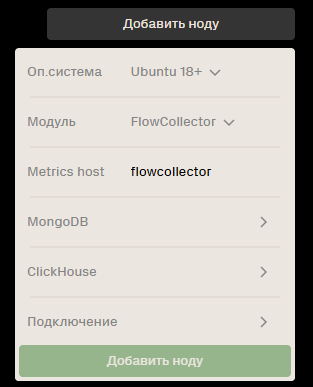

В меню Ноды нажать на Добавить ноду. В открывшемся окне указать:
- Оп.система — Ubuntu 18+
- Модуль — FlowCollector
- Metrics host — flowcollector
Перейти в настройки MongoDB и указать параметры подключения:
Нажать на кнопку Применить. Перейти в раздел ClickHouse.
Нажать на кнопку Применить. Перейти в раздел Подключение.

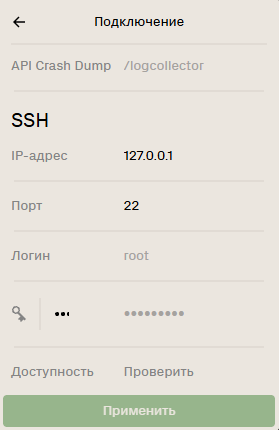

В открывшемся окне указать SSH-данные для подключения к ноде FlowCollector (IP-адрес, логин, пароль). Нажмите Проверить, чтобы проверить подключение. Если данные указаны верно и нода доступна, её статус изменится на Доступна. После успешной проверки нажмите Применить. В открывшемся окне нажать Добавить ноду.

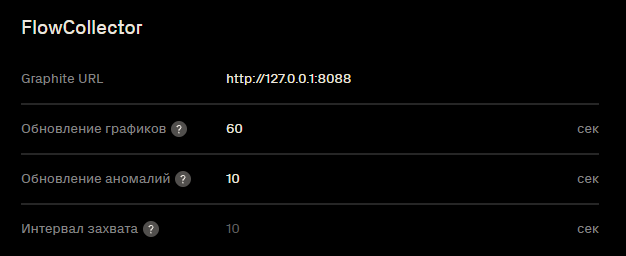

Для отображения графиков и статистики необходимо указать ссылку на Graphite. Перейдите в раздел Окружение. В разделе FlowCollector указать Graphite URL.

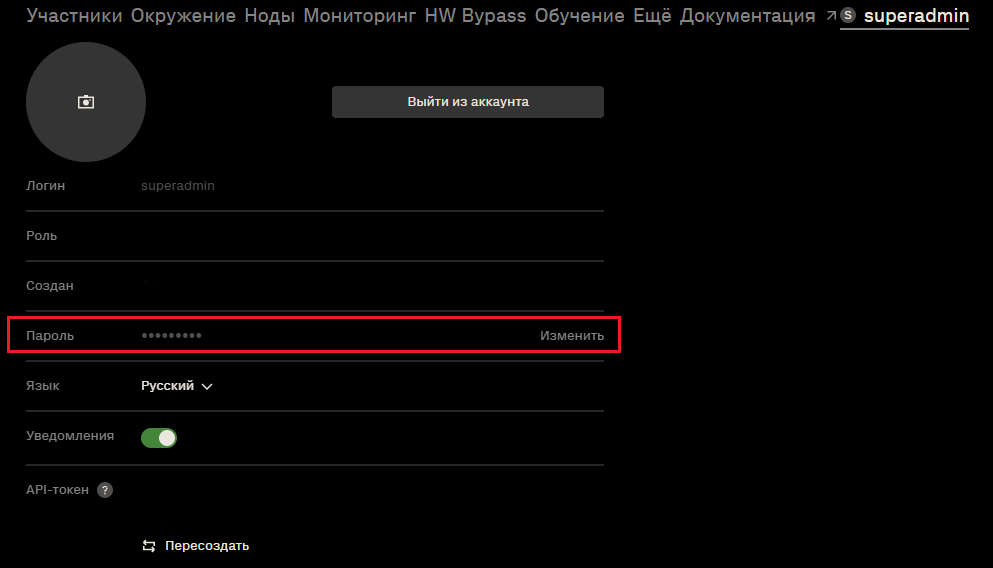

Нажать на профиль в правом верхнем углу экрана и в открывшихся настройках установить новый пароль.
Обновить страницу. Веб-интерфейс готов к использованию.
4. Настройка конфигурации FlowCollector
Конфигурация разделена на логические блоки для удобства восприятия.
Открыть файл конфигурации для редактирования:
sudo nano /opt/spfc/etc/analyzer.yaml
4.1 Параметры логирования
log:
level: debug # Уровень логирования: trace, debug, info, warn/warning, error, fatal
Примечание
Уровни логирования trace и debug могут быть отключены в определённых типах сборки.
4.2 Привязка логических ядер
Секция lcore-mapping определяет распределение логических ядер между процессами FlowCollector. Если секция не задана, используется автоматическое распределение.
Доступны режимы:
auto— автоматическое распределение с указанием количества логических ядер для каждой активности;manual— ручное распределение с указанием количества логических ядер для каждой активности;corebound— привязка активностей к конкретным идентификаторам логических ядер.
Для параметра dpdk-rx рекомендуется указывать количество ядер, равное степени 2.
# lcore-mapping:
# mode: auto # Режим привязки: auto, manual, corebound.
# Опционально. По умолчанию — auto
# schema:
# auto: # Количество логических ядер для каждой активности
# detection: 4 # Обнаружение аномалий
# event-processing: 2 # Обработка событий
# metrics: 2 # Обработка метрик
# dpdk-rx: 1 # Приём трафика DPDK
# dpdk-worker: 4 # Обработка трафика DPDK
# flow-rx: 1 # Приём потоков
# flow-worker: 2 # Обработка потоков
# reports: 2 # Формирование отчётов
# free: 2 # Свободные логические ядра
# manual: # Количество логических ядер для каждой активности
# detection: 4 # Обнаружение аномалий
# event-processing: 2 # Обработка событий
# metrics: 2 # Обработка метрик
# dpdk-rx: 1 # Приём трафика DPDK
# dpdk-worker: 4 # Обработка трафика DPDK
# flow-rx: 1 # Приём потоков
# flow-worker: 2 # Обработка потоков
# reports: 2 # Формирование отчётов
# free: 2 # Свободные логические ядра
# corebound: # Привязка активностей к конкретным идентификаторам
# логических ядер. Используются номера от 1 до N-1
# detection: 1-4 # Логические ядра для обнаружения аномалий
# event-processing: 5,6 # Логические ядра для обработки событий
# metrics: 7,8 # Логические ядра для обработки метрик
# dpdk-rx: 9 # Логические ядра для приёма трафика DPDK
# flow-rx: 14 # Логические ядра для приёма потоков
# worker: 10,11,12,13,15,16 # Логические ядра для обработки данных
# reports: 17,18 # Логические ядра для формирования отчётов
# free: 20-22,23 # Свободные логические ядра
4.3 Параметры обнаружения
Параметры обнаружения аномалий задаются в секции detections.
detections:
# enable: true # Включение обнаружения. По умолчанию — true
# average-period: 5000ms # Период для расчёта текущей скорости. По умолчанию — 5000ms
# interval: 5000ms # Интервал пересчёта текущей скорости. По умолчанию — 5000ms
# min-destination-ip: 10 # Минимальное количество IP-адресов назначения под атакой
# в управляемом объекте для правил типа global. По умолчанию — 0
# min-destination-ip-subnet: 10 # Минимальное количество IP-адресов назначения под атакой
# в подсети для правил типа subnet. По умолчанию — 0
# confirm-period: 0 # Период подтверждения аномалии. По умолчанию — 0 секунд
# action-expiry-timeout: 60 # Время продолжения действия после исчезновения аномалии.
# По умолчанию — 60 секунд
Для параметров длительности можно использовать единицы ns, us, ms, s, m, h, d.
4.4 Параметры метрик
metrics:
enable: false # Включение сбора метрик. По умолчанию — false
# disable-vector-metrics: false # Отключение метрик векторов атак для MO, subnet и IP.
# По умолчанию — false
collectd:
endpoint: unix://var/run/collectd-unixsock
# Точка подключения collectd
# carbon:
# endpoint: 127.0.0.1:2003 # Точка подключения Carbon
hostname: analyzer-test # Первый ключ имени метрики
plugin: analyzer # Второй ключ имени метрики
export-timeout: 5 # Период отправки метрик. По умолчанию — 5 секунд
# buffer-size: 50000 # Количество буферов по 4096 байт.
# По умолчанию — 25000
4.5 Настройки BGP и GoBGP
GoBGP и FlowSpec
gobgp:
enable: false # Включение GoBGP. По умолчанию — false
host: localhost # Хост API GoBGP. По умолчанию — localhost
port: 50051 # Порт API GoBGP. По умолчанию — 50051
# thread-number: 1 # Количество потоков API GoBGP. По умолчанию — 1
enable-subnet-splitting: false # Включение разделения CIDR на подсети
min-subnet-length: 16 # Длина маски для разделения. По умолчанию — 16
enable-flow-spec: false # Включение FlowSpec
max-rules-number: 100 # Максимальное количество правил FlowSpec.
# По умолчанию — 100
drop-on-restart: true # Удаление существующих маршрутов и правил FlowSpec
# в GoBGP при перезапуске. По умолчанию — true
Если значение min-subnet-length меньше или равно длине маски CIDR, разделение на подсети не выполняется.
4.6 Аргументы DPDK EAL
dpdk-args: # По умолчанию значение не задано
# --vdev=net_pcap0,rx_iface_in=eth0 # Пример использования сетевого интерфейса в режиме PCAP:
# --vdev=net_af_packet0,iface=tap0,framecnt=512,qpairs=1 --in-memory --no-pci # Пример использования сетевого интерфейса с dpdk-testpmd:
# -a <port> # Пример использования сетевого интерфейса:
4.7 Параметры HTTP API FlowCollector
http-api:
enable: false # Включение HTTP API. По умолчанию — false
# endpoint: # Локальные точки подключения
# - unix://path/to/socket
# - inet://127.0.0.1:8082
# - 127.0.0.1
4.8 Параметры FIB
Секция fib определяет параметры таблиц маршрутизации для IPv4 и IPv6.
# fib:
# v4:
# max-routes: 65535 # Максимальное количество маршрутов. По умолчанию — 65535
# table8: 1024 # Количество групп tbl8. По умолчанию — 1024
# v6:
# max-routes: 65535 # Максимальное количество маршрутов. По умолчанию — 65535
# table8: 1024 # Количество групп tbl8. По умолчанию — 1024
4.9 Источники трафика
DPDK NIC
dpdk-nic:
enable: true # Включение DPDK NIC. true — включено, false — выключено.
# По умолчанию — true
# rate: 1 # Коэффициент выборки. Каждый `rate`-й пакет отправляется
# в FlowCollector. Реальное количество пакетов рассчитывается
# как количество полученных пакетов × rate.
# По умолчанию — 1
# enable-eth-ports: 0xff # Маска включённых Ethernet-портов.
# Опционально. По умолчанию — max(uint64)
# port-rx-queue-number: 1 # Количество очередей Rx на сетевой интерфейс.
# Опционально. По умолчанию — 1
# throttling-rate: 1 # Коэффициент регулирования (1:throttling-rate).
# Опционально. По умолчанию — 1
# mtu: 9000 # MTU Ethernet-портов DPDK.
# Опционально. По умолчанию используется значение драйвера,
# обычно 1500
# packet-pool: # Параметры пула пакетов DPDK
# size: 8191 # Размер пула. По умолчанию — (64*1024)-1
# cache-size: 128 # Размер кэша. По умолчанию — 128
# arp: # Параметры ARP
# enable: false # Включение ARP. true — включено, false — выключено.
# По умолчанию — false
# devices: # Список устройств для обработки. По умолчанию не задан.
# Если указаны одновременно devices и default-ip, используется значение default-ip.
# Если ARP включён, но не заданы ни devices, ни default-ip, возникает ошибка
# -
# mac: 00:00:00:00:00:00 # MAC-адрес устройства
# ip: # Список IP-адресов устройства
# - 127.0.0.1
# - 192.168.0.0
# default-ip: 127.0.0.1 # IP-адрес машины, на которой работает анализатор.
# По умолчанию — 127.0.0.1
# sources: # Список источников трафика DPDK для сопоставления с группами
# -
# group: all # Имя группы. Если не указано, используется автоматически сгенерированный идентификатор группы
# disable: false # Отключение обработки источника.
# Если не указано, используется false
# local: # Локальная точка. Пустое значение local: {} означает любую
# host: 192.168.0.1 # IP-адрес. Если не указан, используется любой
# remote: # Удалённая точка. Пустое значение remote: {} означает любую
# host: 192.168.0.2 # IP-адрес. Если не указан, используется любой
Если параметры local и remote не заданы, используется сырое зеркалирование трафика.
Потоки
Секция flow определяет параметры приёма потоков IPFIX, NetFlow v9, sFlow и IMon.
flow:
enable: false # Включение обработки потоков. true — включено, false — выключено.
# По умолчанию — false
# memory-pool: # Параметры пула памяти для сообщений о потоках
# number: 16383 # Размер пула. По умолчанию — 1024*64-1
# cache-size: 128 # Размер кэша. По умолчанию — 128
IPFIX
flow:
ipfix:
enable: false # Включение IPFIX. true — включено, false — выключено.
# По умолчанию — false
# rate: 1 # Коэффициент выборки. Каждый `rate`-й пакет отправляется
# в FlowCollector. Реальное количество пакетов рассчитывается
# как количество полученных пакетов × rate.
# По умолчанию — 1
endpoint: # Локальные точки подключения для приёма сообщений IPFIX
- udp://127.0.0.1:4739
# - tcp://192.168.0.1:4739
# sources: # Список источников трафика IPFIX для сопоставления с группами
# -
# group: all # Имя группы. Если не указано, используется автоматически
# сгенерированный идентификатор группы
# protocol: tcp # Протокол. Доступные значения: udp, tcp.
# Если не указан, используется любой протокол
# ifIndex: 12 # Индекс входного интерфейса.
# Если не указан, используется любой интерфейс
# disable: false # Отключение обработки источника.
# Если не указано, используется false
# local: # Локальная точка. Пустое значение local: {} означает любую
# host: 192.168.0.1 # IP-адрес. Если не указан, используется любой
# port: 20000 # Порт. Если не указан, используется любой
# remote: # Удалённая точка. Пустое значение remote: {} означает любую
# host: 192.168.0.2 # IP-адрес. Если не указан, используется любой
# port: 30000 # Порт. Если не указан, используется любой
NetFlow v9
flow:
netflow9:
enable: false # Включение NetFlow v9. true — включено, false — выключено.
# По умолчанию — false
# rate: 1 # Коэффициент выборки. Каждый `rate`-й пакет отправляется
# в FlowCollector. Реальное количество пакетов рассчитывается
# как количество полученных пакетов × rate.
# По умолчанию — 1
endpoint: # Локальные точки подключения для приёма сообщений NetFlow v9
- 127.0.0.1:2055
# sources: # Список источников трафика NetFlow v9 для сопоставления с группами
# -
# group: all # Имя группы. Если не указано, используется автоматически
# сгенерированный идентификатор группы
# protocol: tcp # Протокол. Доступные значения: udp, tcp.
# Если не указан, используется любой протокол
# local: # Локальная точка. Пустое значение local: {} означает любую
# host: 192.168.0.1 # IP-адрес. Если не указан, используется любой
# port: 20000 # Порт. Если не указан, используется любой
# remote: # Удалённая точка. Пустое значение remote: {} означает любую
# host: 192.168.0.2 # IP-адрес. Если не указан, используется любой
# port: 30000 # Порт. Если не указан, используется любой
sFlow
flow:
sflow:
enable: false # Включение sFlow. true — включено, false — выключено.
# По умолчанию — false
endpoint: # Локальные точки подключения для приёма сообщений sFlow
- 127.0.0.1:6343
# - 192.168.0.1:6343
# sources: # Список источников трафика sFlow для сопоставления с группами
# -
# group: all # Имя группы. Если не указано, используется автоматически
# сгенерированный идентификатор группы
# ifIndex: 12 # Индекс входного интерфейса.
# Если не указан, используется любой интерфейс
# disable: false # Отключение обработки источника.
# Если не указано, используется false
# local: # Локальная точка. Пустое значение local: {} означает любую
# host: 192.168.0.1 # IP-адрес. Если не указан, используется любой
# port: 20000 # Порт. Если не указан, используется любой
# remote: # Удалённая точка. Пустое значение remote: {} означает любую
# host: 192.168.0.2 # IP-адрес. Если не указан, используется любой
# port: 30000 # Порт. Если не указан, используется любой
IMon
flow:
imon:
enable: false # Включение IMon. true — включено, false — выключено.
endpoint: # Локальные точки подключения для приёма сообщений IMon
- 127.0.0.1:2055
# - 192.168.0.1:6343
# sources: # Список источников трафика IMon для сопоставления с группами
# -
# group: all # Имя группы. Если не указано, используется автоматически
# сгенерированный идентификатор группы
# ifIndex: 12 # Индекс входного интерфейса.
# Если не указан, используется любой интерфейс
# disable: false # Отключение обработки источника.
# Если не указано, используется false
# local: # Локальная точка. Пустое значение local: {} означает любую
# host: 192.168.0.1 # IP-адрес. Если не указан, используется любой
# port: 20000 # Порт. Если не указан, используется любой
# remote: # Удалённая точка. Пустое значение remote: {} означает любую
# host: 192.168.0.2 # IP-адрес. Если не указан, используется любой
# port: 30000 # Порт. Если не указан, используется любой
4.10 Анонсы и действия
BGP-анонсы
announce:
enable: false # Включение отправки BGP-анонсов
nexthops:
- name: transit # Имя next-hop
ip: 192.168.10.1 # IP-адрес next-hop
- name: blackhole
ip: 192.168.20.1
# communities: 666
# communities:
# - 666:666
# - 777:777
timeout: 20 # Период отправки анонсов для нативного BGP
Для BGP communities поддерживаются следующие форматы:
<целое_число>:<целое_число>
<целое_число>
0x<шестнадцатеричное_число>
Глобальное действие
Глобальное действие применяется при обнаружении аномалии, если для соответствующего правила не задано отдельное действие.
action:
nexthop: transit # IP-адрес next-hop или его имя из announce.nexthops
# communities: 666:666
# communities:
# - 666:666
# - 777:777
Вычитание трафика local и subnet аномалий
subtract-local-subnet-traffic: true # По умолчанию — true.
Если параметр имеет значение true, трафик, вызвавший аномалию уровня local или subnet, вычитается из скорости соответствующих счетчиков subnet и global объекта.
4.11 Отправка событий
Notification Service
notification-service:
enable: false # Включение отправки событий. По умолчанию — false
http:
enable: false # Включение отправки событий по HTTP
host: localhost # Хост удалённого сервиса
# port: 8081 # Порт. По умолчанию — 8081
# path: / # Путь
nats:
enable: false # Включение отправки событий через NATS
host: localhost # Хост NATS
# port: 4222 # Порт. По умолчанию — 4222
# path: /
# subject: analyzer.notification # Subject потока
# persistance: true # Сохранение сообщений. По умолчанию — true
Аннотации Graphite
graphite-annotations:
enable: false # Включение отправки событий как аннотаций Graphite
host: localhost # Хост удалённого сервиса
# port: 80 # Порт. По умолчанию — 80
# path: /events # Путь
4.12 Параметры IpLookupTable
ip-lookup-table:
mode: overlap # Режим отслеживания CIDR
Значение overlap разрешает перекрывающиеся подсети в разных управляемых объектах, nooverlap — запрещает.
4.13 Параметры отчётов
reports:
enable: false # Включение формирования отчётов. По умолчанию — false
host: localhost # Хост сервиса для экспорта отчётов
# port: 9080 # Порт. По умолчанию — 9080
path: /report # Путь для экспорта отчётов
# export-timeout: 20 # Период экспорта. По умолчанию — 20 секунд
# max-src-addrs: 10000 # Максимальное количество адресов источника
# max-dst-addrs: 10000 # Максимальное количество адресов назначения
# max-src-ports: 1000 # Максимальное количество портов источника
# max-dst-ports: 1000 # Максимальное количество портов назначения
4.14 Хранение данных
PCAP-дампы
pcapng-dumper:
enable: false # Включение записи дампов. По умолчанию — false
# dumps-path: /var/dump/ # Путь для записи дампов
max-sessions-number: 8 # Максимальное количество одновременных сессий дампа
max-packets-number: 10000 # Максимальное количество пакетов в одном дампе
keep-alive: 10 # Максимальное время без пакетов для ручного дампа
Параметры FlowWriter
save-flow:
enable: false # Включение сохранения потоков
enable-all-mo: true # Сохранение потоков для всех MO
enable-save-all: false # Сохранение всего полученного трафика
table-name: "default.flows" # Имя таблицы для записи потоков.
db-host: "localhost" # Хост базы данных
db-port: 9000 # Порт базы данных
db-username: "default" # Пользователь базы данных
db-password: "" # Пароль пользователя
rollup-section: "flows_rollup" # Секция ClickHouse с правилами свёртки. По умолчанию — flows_rollup
save-records-number: 10000 # Количество записей потоков в одном блоке
flush-records-timeout: 60 # Интервал сброса записей
4.15 Параметры SNMP
FlowCollector отслеживает интерфейсы следующих типов:
ethernet-csmacd(6);prop-virtual(53);tunnel(131).
snmp:
enable: false # Включение SNMP. По умолчанию — false
agents:
- peer: example.org:161 # Хост агента и, при необходимости, порт
version: 1 # Версия SNMP: 1, 2c или 3
request-timeout: 60s # Частота запросов. По умолчанию — 60s
response-timeout: 1s # Таймаут ожидания ответа. По умолчанию — 1s
# local-address: 192.168.0.1 # Локальный адрес для привязки.
# local-port: 11111 # Локальный порт для привязки.
community: public # Community для SNMP v1 и v2c
# security-name: secret # Security name для SNMP v3
# security-auth-key: secret-key Ключ авторизации для для SNMP v3
# alias: example # Псевдоним для метрик
4.16 Сохранение данных SNMP
save-snmp:
enable: false # Включение сохранения данных SNMP
table-name: "default.snmp" # Имя таблицы для записи данных SNMP
db-host: "localhost" # Хост базы данных
db-port: 9000 # Порт базы данных
db-username: "default" # Пользователь базы данных
db-password: "" # Пароль пользователя
rollup-section: "snmp_rollup" # Секция ClickHouse с правилами свёртки
4.17 База ASN
Секция asn определяет файлы базы данных ASN, используемые FlowCollector.
# asn:
# enable: false # Включение базы ASN. По умолчанию — false
# paths:
# - "/opt/spfc/etc/asn/RU-GeoIP-ASN-Blocks-IPv6.csv"
# - "/opt/spfc/etc/asn/RU-GeoIP-ASN-Blocks-IPv4.csv"
Если параметр paths не задан, используются стандартные пути:
/opt/spfc/etc/asn/RU-GeoIP-ASN-Blocks-IPv6.csv
/opt/spfc/etc/asn/RU-GeoIP-ASN-Blocks-IPv4.csv
4.18 Параметры лицензии
# license:
# path: "/opt/spfc/etc/analyzer.lic" # Путь к файлу лицензии
Если путь не задан, FlowCollector пытается загрузить файл лицензии из /opt/spfc/etc/analyzer.lic.
4.19 Глобальные правила обнаружения
Секция rules позволяет задавать глобальные правила обнаружения аномалий.
Правило может определять уровни применения, единицы измерения, векторы атак, пороговые значения, приоритет и действие.
# rules:
# -
# type: # Типы объектов, к которым применяется правило.
# Опционально.
# По умолчанию — global, subnet, local
# - global # Весь управляемый объект
# - subnet # Отдельная подсеть
# - local # Отдельный IP-адрес
# units: # Единицы измерения трафика, к которым применяется правило.
# Опционально.
# По умолчанию — bytes, packets
# - bytes
# - packets
# vectors: # Векторы атак, к которым применяется правило.
# Опционально.
# По умолчанию — все доступные векторы
# - dns-flood # IPv4/IPv6-пакеты UDP или TCP
# с портом назначения 53
# - ip-fragment-flood # Фрагментированные IPv4/IPv6-пакеты
# - ip-private-flood # IPv4-пакеты с IP-адресом источника
# из диапазонов 10.0.0.0/8, 172.16.0.0/12
# и 192.168.0.0/16
# - icmp-flood # IPv4/IPv6-пакеты ICMP
# - tcp-flood # IPv4/IPv6-пакеты TCP
# - tcp-null-flood # IPv4/IPv6-пакеты TCP без установленных флагов
# - tcp-cwr-flood # IPv4/IPv6-пакеты TCP с флагом CWR
# (Congestion Window Reduced, 0x80)
# - tcp-ece-flood # IPv4/IPv6-пакеты TCP с флагом ECE
# (ECN-Echo, 0x40)
# - tcp-urg-flood # IPv4/IPv6-пакеты TCP с флагом URG
# (Urgent Pointer field significant, 0x20)
# - tcp-ack-flood # IPv4/IPv6-пакеты TCP с флагом ACK
# (Acknowledgment field significant, 0x10)
# - tcp-psh-flood # IPv4/IPv6-пакеты TCP с флагом PSH
# (Push Function, 0x08)
# - tcp-rst-flood # IPv4/IPv6-пакеты TCP с флагом RST
# (Reset the connection, 0x04)
# - tcp-syn-flood # IPv4/IPv6-пакеты TCP с флагом SYN
# (Synchronize sequence numbers, 0x02)
# - tcp-fin-flood # IPv4/IPv6-пакеты TCP с флагом FIN
# (No more data from sender, 0x01)
# - udp-flood # IPv4/IPv6-пакеты UDP
# - total-traffic # Любые IPv4/IPv6-пакеты
# - invalid-protocol-flood # IPv4/IPv6-пакеты с идентификатором протокола 0
# - chargen-amp # IPv4/IPv6-пакеты UDP с портом источника 19
# - dns-amp # IPv4/IPv6-пакеты UDP с портом источника 53
# - ntp-amp # IPv4/IPv6-пакеты UDP с портом источника 123
# - snmp-amp # IPv4/IPv6-пакеты UDP с портом источника 161
# - snmptrap-amp # IPv4/IPv6-пакеты UDP с портом источника 162
# - ldap-amp # IPv4/IPv6-пакеты UDP с портом источника 389
# - mssql-amp # IPv4/IPv6-пакеты UDP с портом источника 1434
# - ibm-cics-amp # IPv4/IPv6-пакеты UDP с портом источника 1435
# - ssdp-amp # IPv4/IPv6-пакеты UDP с портом источника 1900
# - apple-remote-desktop-amp # IPv4/IPv6-пакеты UDP с портом источника 3283
# - ws-discovery-amp # IPv4/IPv6-пакеты UDP с портом источника 3702
# - memcached-amp # IPv4/IPv6-пакеты UDP с портом источника 11211
# - udp-zero-payload-flood # IPv4/IPv6-пакеты UDP с размером полезной нагрузки 0
# - udp-big-packets-flood # IPv4/IPv6-пакеты UDP с размером полезной нагрузки
# не менее 1400 байт
# - http-flood # IPv4/IPv6-пакеты TCP с портом назначения 80
# - https-flood # IPv4/IPv6-пакеты TCP с портом назначения 443
# - gre-flood # IPv4/IPv6-пакеты GRE
# - port-any # IPv4/IPv6-пакеты TCP или UDP,
# полученные на любом порту
# - port-custom # IPv4/IPv6-пакеты TCP или UDP,
# полученные на порту, заданном в секции port
# limit-threshold: 100M # Абсолютное пороговое значение.
# Условие срабатывания: last >= limit.
# Опционально
# limit-diff: 50KB/s # Порог абсолютного изменения.
# Условие срабатывания:
# last > previous и last - previous >= limit.
# Опционально
# limit-reldiff: 250% # Порог относительного изменения.
# Условие срабатывания:
# last > previous и last / previous >= limit.
# Опционально
# priority: 0 # Приоритет правила.
# Целое число. Опционально.
# По умолчанию — 0
# action: # Действие для правила.
# Опционально. По умолчанию используется
# глобальное действие
# nexthop: transit
# flow-spec-rules-names: # Список правил FlowSpec.
# Можно указать имя правила, заданного
# в этом файле вне секции rules, или правила
# с таким же именем из основной конфигурации.
# Опционально. По умолчанию — пустое значение
# - "rule1"
# port: # Параметры для векторов port-any и port-custom
# protocols: tcp # Протоколы для отслеживания: tcp, udp.
# Можно указать несколько значений через запятую.
# port-numbers: 0 # Порты для вектора port-custom.
# Можно указать отдельные порты и диапазоны
# в формате port1,...,portK-portK+M,...,portN.
Для параметров limit-threshold, limit-diff и limit-reldiff можно использовать модификаторы значений.
Если в правиле задан параметр units, доступны следующие модификаторы:
| Модификатор | Значение | Пример |
|---|---|---|
K | ×1000 | 100K |
M | ×1 000 000 | 100M |
G | ×1 000 000 000 | 1G |
T | ×1 000 000 000 000 | 1T |
% | /100 | 250% |
Если units не задан, значения применяются к байтам и пакетам.
Единицу измерения также можно указать непосредственно в значении:
| Модификатор | Единица измерения | Пример |
|---|---|---|
p, p% | пакеты | 100p, 50p% |
b, b% | биты | 100b, 50b% |
B, B% | байты | 100B, 50B% |
b, Kb, Mb, Gb | бит/с | 50Mb/s |
B, KB, MB, GB | байт/с | 50MB/s |
p, Kp, Mp, Gp | пакет/с | 100Kp/s |
Для значений скорости можно использовать как краткую запись, так и запись с /s, например Mb или Mb/s, MB или MB/s, Kp или Kp/s.
Если единица измерения указана непосредственно в значении, она имеет приоритет над параметром units. Например, при units: packets значение limit-diff: 50KB интерпретируется в байтах.
4.20 Управляемые объекты
Управляемые объекты можно задавать в основном конфигурационном файле или в отдельных файлах конфигурации.
# managed-objects:
# - name: MO_001 # Имя управляемого объекта
# cidrs: # Список CIDR, относящихся к управляемому объекту
# - 192.168.2.1/32
# asns: # Список ASN, относящихся к управляемому объекту
# - 201706
# rules: # Правила обнаружения аномалий для управляемого объекта
# - type: # Типы объектов, к которым применяется правило
# - global # Весь управляемый объект
# - subnet # Отдельная подсеть
# - local # Отдельный IP-адрес
# units: # Единицы измерения трафика
# # - bytes
# - packets
# vectors: # Векторы атак, к которым применяется правило
# - mssql-amp
# limit-threshold: 1 # Абсолютное пороговое значение
